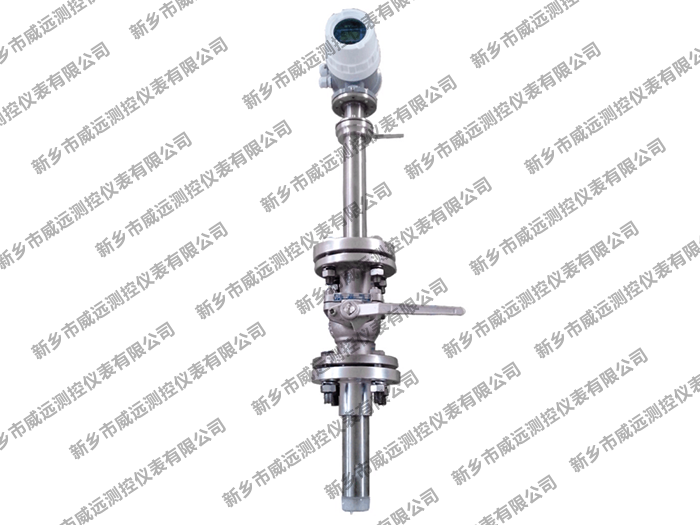

插入式電磁流量計

◆產品說明：

        插入式電磁流量傳感器(簡稱傳感器)和電磁流量轉換器(簡稱轉換器)配套成插入式電磁流量計(簡稱流量計)用來測量輸送管道內各種導電液體的體積流量。其中傳感器具有以下特點：

　　◆ 傳感器內無活動部件，結構簡單，工作可靠;

　　◆ 插入式結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理;

　　◆ 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率(只要電導率大于5?s/cm)等物理參數變化的影響;

　　◆ 傳感器幾乎無壓力損失，能量損耗極低;

　　◆ 較一般電磁流量計的制造成本和安裝費用低。特別適于大中徑管道流量測量;

　　◆ 采用**的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠;

　　◆ 流量測量范圍大。被測量管道內的滿量程流速可以1m/s至10m/s任意設定，輸出信號與流量呈線性關系;

　　◆ 流量計不僅有0~10mA◆DC或4~20mA◆DC標準電流輸出，同時還1~5kHz頻率輸出。

　　由于流量計(傳感器)具有上述一系列優點，因而，已被廣泛應用于化工、化纖、冶金、化肥、造紙、給排水、污水處理等工業部門和農業灌溉水計量的導電液體流量測量和生產過程的自動控制。

◆產品的型式和組成：

　　產品的型式為插入式。與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質;平面電極型適于測量介質中含有其它雜質的液體流量測量。

◆主要技術參數：

　　1) 適于測量管道通徑：200-2000mm;

　　2) 流速測量范圍：0~1至0~10m/s，滿量程在1~10m/s范圍內連續可調;

　　3) 測量精確度：當滿量程流速>1m/s時，±1.5%;

　　4) 被測介質導電率：大于50μs/cm;

　　5) 工作壓力：1.6Mpa;

　　6) 電極材料：含鉬不銹鋼0Cr118Ni12Mo2Ti、哈式合金c-276、鈦Ti等;

　　7) 測量管(測量頭)材料：ABS;

　　8) 被測介質**高溫度：ABS60℃;

　　9) 外殼防護等級：符合GB-08-84標準IP68的有關規定;

　　10)傳感器輸出信號： 0.209mVp-p/1m/s;

　　11)傳感器與轉換器之間信號**大的傳輸距離50m(特殊要求請與廠方聯系)

　　12)流量計輸出信號：直流電流：0~10mA負載電阻為0~1kΩ; 4~20mA負載電阻為0~500Ω ; 頻 率：1~5KHz負載電阻為250~1.2kΩ。

◆工作原理：

　　傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第電磁感應定律的原理制成的流速測量?jī)x表。用一個長桿將一個小的電磁流量傳感器插入到被測量管道中規定的位置，導電流體垂直流過傳感器的工作磁場時(轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中便產生工作磁場)，相當于導體在磁場中作切割磁力線運動。根據法拉第電磁感應定律可知，在導體的兩端產生感應電動勢。此感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L和流體的平均流速呈正比。

　　智能電磁流量計是根據電磁感應定律制造用于測量管道中導電液體的體積流量，如水、污水、泥漿、礦漿、酸、堿、鹽液體及食品漿液等。在石油化工、礦冶、煤炭、水利工程給排水、污水處理等行業中廣泛應用。

　　電磁流理計所依據的基本理論是法拉第電磁感應定律。

　　當導體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積，導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，當導電液體經導管時，因切割磁力線，兩個電極上就產生感應電動勢。電動勢與流量成正比關系，從而導出流量。

◆特點：

　　測量不受液體密度、粘度、壓力和導電率變化的影響。

　　測量管內無活動及阻流部件，無壓損、不堵塞，可測量含有纖維、固體顆粒和懸浮物的液體。

　　儀表反映靈敏，測量范圍，流速0.3-15m/s，導電率≥5μs/cm導電液體都可測量，量程范圍可以任意選定。

　　儀表采用了低頻三態方波勵磁技術、**的小信號處理技術和軟件技術，故抗干擾性強、精度高、穩定可靠。

　　儀表不受液體流動方向的影響，正反向安裝均可測量，并安裝方便，對直管段要求不高。

　　電磁流量計的電極及內襯材料耐腐性和耐磨性**，壽命長?？砂从脩籼厥夤r要求生產電磁流量計。如生產潛水型電磁流量計。

　　儀表的耐沖擊、耐振性良好。

　　儀表不能測量氣體及不導電液體。

◆產品特點：

1. 不受流體密度、粘度、溫度、壓力和電導率變化的影響，線性測量原理能實現高精確度測量；

2. 測量管內無阻流件，壓損小，直管段要求低；

3. 公稱通徑DN6-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；

4. 轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗?。?/p>

5. 轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500:1；

6. 高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；

7. 具有RS485或RS232數字通訊信號輸出；

8. 具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；

9. 采用SMD器件和表面安裝（STM）技術，電路可靠性高；

10. 可用于相應的防爆場合。

◆主要用途：

 電磁流量計可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油、化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。

◆工作原理：

　　一體型電磁流理計所依據的基本理論是法拉第電磁感應定律。

　　當導 體切割磁力線運動時，導體內將產生感應電動勢。根據該原理，可測量管內流動的導電流體的體積，導電流體流動的方向與電磁場的方向垂直，在導管垂直方向施加 一個交變的磁場，并在有絕緣襯里的導管內壁兩側安裝一對電極，兩電極的連線既與導管軸線垂直，當導電液體經導管時，因切割磁力線，兩個電極上就產生感應電 動勢。電動勢與流量成正比關系，從而導出流量。

◆安裝地點：

　　為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾方面的要求：

　　盡量避開鐵磁性物體及具有強電磁場的設備(如大電機、大變壓器等)，以免受磁場影響傳感器的工作磁場和流量信號。

　　應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。

　　應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。

　　選擇便于維修，活動方便的地方。

　　流量計應安裝在水泵后端，決不能在抽吸側安裝;閥門應安裝在流量下游側。

◆安裝要求：

　　為了正確地測量，在選擇管道上位置時應注意以下幾點要求：

　　傳感器既可在垂直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

　　介質在安裝位置應該保證滿管流動，避免不滿管及氣體附著在電極上。

　　對于液固兩相流體，**好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。

　　流量計安裝位置介質不滿管時，可采取抬高流量管后端管路的方法，使其滿管。嚴禁在管道**高點和出水口安裝流量計。

◆電磁流量計分解圖：

◆流量計安裝圖示：
